Ворота гаражные секционные из однослойных панелей RSD02 SLP - 500

Гаражные секционные ворота LSP02 - Тольятти
Гаражные секционные ворота серии RSD02 SLP
(Single-Layer Panel) рассчитаны на установку в проемы небольших размеров. Ворота из однослойных панелей подойдут для помещений, не требующих дополнительной теплоизоляции. Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой от 210 мм и боковыми расстояниями от 120 мм, на проемы шириной от 2 000 до 3 500 мм и высотой от 1 800 до 3 000 мм.

ЗОНА ПРИМЕНЕНИЯ

Doorhan Ворота гаражные секционные из однослойных панелей RSD02 SLP - 500 Doorhan Ворота гаражные секционные из однослойных панелей RSD02 SLP - 500
Помещения, не требующие дополнительной теплоизоляции
(гаражи, подсобные помещения)
Крытый гаражный комплекс, паркинги



ПРЕИМУЩЕСТВА



Лучшее ценовое предложение на рынке секционных ворот

 SLP02 УЗЛЫ

Легкая и простая конструкция обеспечивает предельную простату монтажа RSD02 SLP быстрый монтаж 3

Надежный стальной каркас панелей обеспечивает прочность щита ворот. RSD02 SLP ПАНЕЛЬ ВОРОТ рёбра жёсткости 7



ДИЗАЙН

ДИЗАЙН ПАНЕЛЕЙ
Доска









ТИП ПОВЕРХНОСТИ
Stucco — внешняя
Stucco — внутренняя










ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ
Цвет панели снаружи — RAL 9003 (белый)
Цвет панели внутри — серый (грунт)











ТАБЛИЦА РАЗМЕРОВ

ПАРАМЕТРПОКАЗАТЕЛЬ
Высота проема, мм от 1 800 до 3 000
Ширина проема, мм от 2 000 до 3500
Притолока, мм от 210 для низкого подъема
Притолока, мм от 320 для стандартного подъема
Пристенки, мм от 120



РАЗМЕРЫ ПРОЕМА

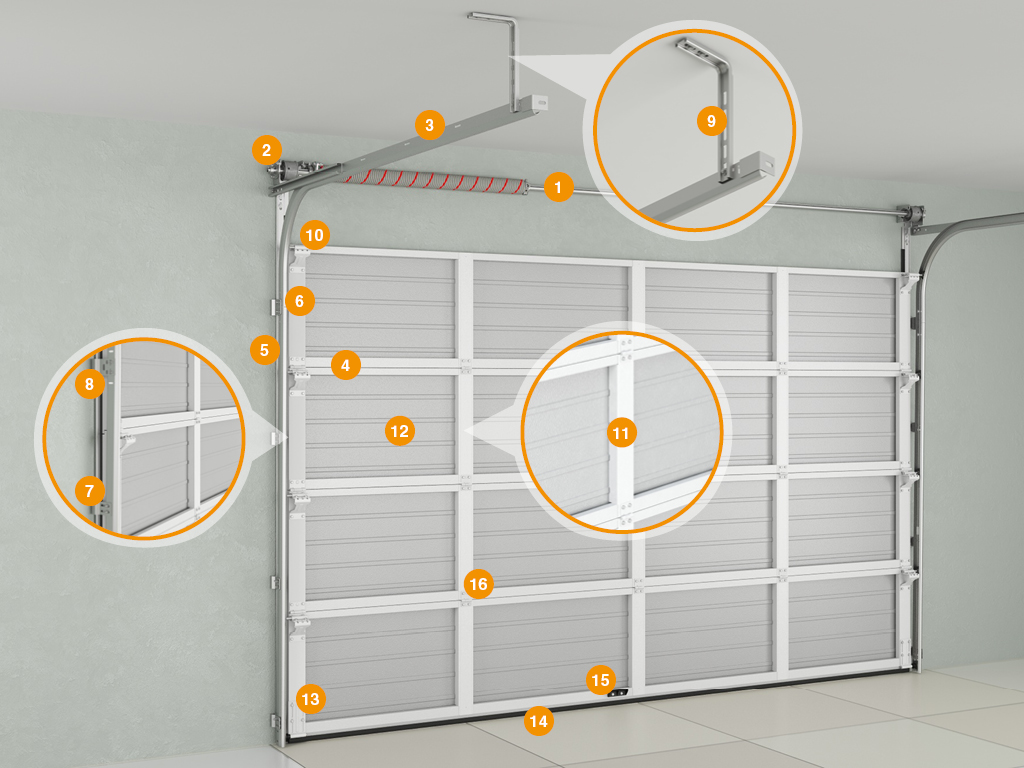

КОНСТРУКЦИЯ

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8, Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Уселитель однослойной панели
12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля



ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 210 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.



СПОСОБЫ МОНТАЖА

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.



СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Низкий подъем, барабан спереди
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема H
h, мм Высота притолоки h ≥ 210
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана A + 59
A1, мм Высота вертикальной направляющей А - 543
A2, мм Высота горизонтальной направляющей А - 106
E, мм Длина горизонтальных направляющих Н + 315
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 245 (без привода); 40...60 (с потолочным приводом)
Стандартный подъем
СТАНДАРТНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема H
h, мм Высота притолоки h ≥ 320
B, мм Ширина проема B
A, мм Высота угловой стойки H + 165
Ab, мм Высота оси вала и барабана A + 59
A1, мм Высота вертикальной направляющей A — 490
A2, мм Высота горизонтальной направляющей А - 53
E, мм Длина горизонтальных направляющих H + 250
Db, мм Рабочая зона торсионного механизма 100
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060



БАЗОВАЯ КОМПЛЕКТАЦИЯ

Полотно из однослойных панелей толщиной 40 мм с усилителями.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Безотказность, количество циклов открывания-закрывания, не менее 25000
Усилие ручного открывания и закрывания, Н, не более 150
Вес полотна ворот, кг/м² 8,5



УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.



УПАКОВКА

УПАКОВКА В КАРТОНХАРАКТЕРИСТИКИ УПАКОВКИ
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими информацию по заказу, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 400
Длина, мм от 2 100 до 3600
Вес брутто, кг до 100
Количество в упаковке упаковка щита — от 4 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм 550



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.



ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ

Хранение однослойных панелей рекомендуется производить только в заводской упаковке на ровной поверхности. Хранить упаковки с панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.



ЧЕРТЕЖИ



ПАСПОРТА И СЕРТИФИКАТЫ



ИНСТРУКЦИИ

Инструкция по монтажу секционных ворот из однослойных панелей
